برای تجهیزات بازرسی اشعه ایکس خط لوله با قطر 410 میلی متر ~ 1016 میلی متر
- Aolong
- چین
- ۱۵ روز
- 1500 قطعه در سال
۱. دستگاه بازرسی خطوط لوله صنعتی با اشعه ایکس آزمایش غیر مخرب (NDT)، قطر لوله‌ها را از φ۴۱۰ میلی‌متر تا φ۱۰۱۶ میلی‌متر پوشش می‌دهد و نیازهای بازرسی جوش خطوط لوله نفت، گاز و خطوط لوله صنعتی رایج را برآورده می‌کند.
۲. بازرسی خطوط لوله با اشعه ایکس صنعتی آزمایش غیر مخرب (NDT) دستگاه خزنده دارای برد بازرسی رفت و برگشت تا ۸ کیلومتر است که آن را برای بازرسی خطوط لوله در مسافت‌های طولانی و عملیات مداوم ایده‌آل می‌کند.
۳. دستگاه ردیاب خط لوله اشعه ایکس به طور خودکار شارژ باتری را تشخیص می‌دهد و هنگامی که ولتاژ باتری پایین است، به سرعت برمی‌گردد.

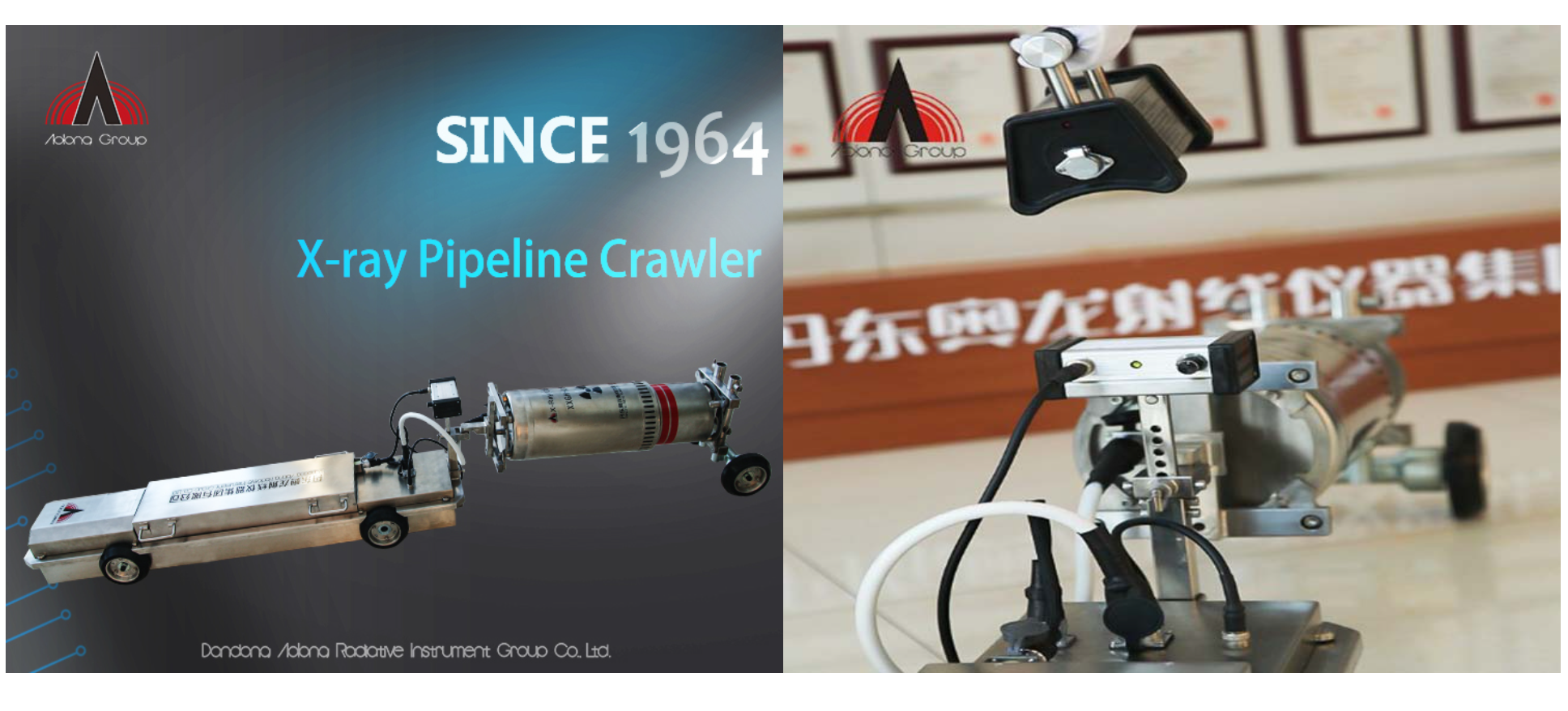

معرفی محصول خزنده آزمایش غیر مخرب (NDT) برای آزمایش آشکارساز خط لوله:
ردیاب آزمایش غیر مخرب (NDT) برای آزمایش خط لوله، یک دستگاه بازرسی حرفه‌ای است که توسط Aolong برای آزمایش غیرمخرب (آزمایش غیر مخرب (NDT)) جوش‌های خط لوله متوسط و بزرگ راه‌اندازی شده است. این دستگاه برای بازرسی جوش‌ها و بدنه لوله‌های نفت، گاز و سایر خطوط لوله‌ای که مواد متحرک را منتقل می‌کنند، استفاده می‌شود. ردیاب آزمایش غیر مخرب (NDT) برای آزمایش خط لوله از یک منبع اشعه ایکس باتری‌دار، سیار و قابل حمل برای انجام تصویربرداری با وضوح بالا از محیط و دیواره خط لوله استفاده می‌کند. ردیاب اشعه ایکس خط لوله که برای بازرسی در محل، بازرسی داخلی یا بازرسی‌های اضطراری مناسب است، به طور خودکار سطح قدرت را کنترل می‌کند و در محیط‌های پیچیده جمع می‌شود و تداوم بازرسی و ایمنی عملیاتی را تضمین می‌کند. این دستگاه در خطوط لوله پیچیده و باریک بسیار کاربردی است.
عملکرد اصلی:
● دستگاه ردیاب خط لوله اشعه ایکس می‌تواند به طور خودکار توان باتری را بررسی کند. وقتی ولتاژ باتری کم باشد، به موقع برمی‌گردد.
● کنترل جریان ثابت، انسجام فیلم را تضمین می‌کند.
● دقت بالای تنظیم ولتاژ تیوب، انسجام فیلم را تضمین می‌کند.
● انواع عملکردهای حفاظتی در زمان واقعی مانند نشت آب، اضافه ولتاژ، ولتاژ صفر، اضافه جریان، ولتاژ صفر، بازرسی ولتاژ باتری، مانع، افتادن آنتن، افتادن ژنراتور اشعه ایکس، گرمای بیش از حد ژنراتور اشعه ایکس، خرابی گیرنده، اضافه توان موتور، خرابی تنظیمات پارامترها، خرابی تنظیم دما تضمین می‌کند که خزنده بازرسی خط لوله می‌تواند در محیط‌های پیچیده به درستی کار کند.

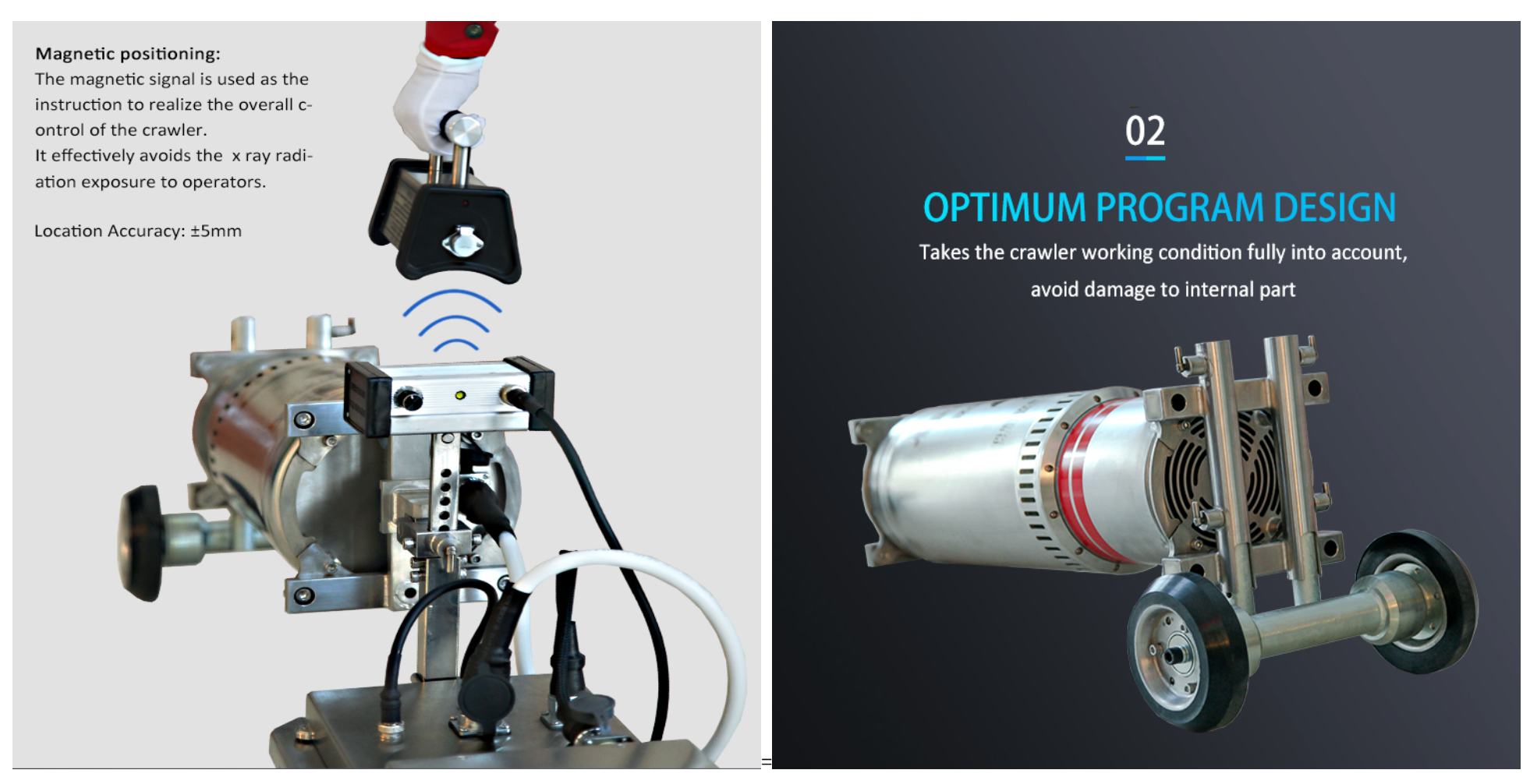

● طراحی بهینه برنامه، شرایط کاری خزنده را به طور کامل در نظر می‌گیرد و از آسیب به قطعات داخلی جلوگیری می‌کند.
پارامترهای فنی:
| ال-100A | ال-100B | ال-100C | ال-100D | ال-100E | ||
| مورد | پارامترها | پارامترها | پارامترها | پارامترها | پارامترها | |
| محدوده قطر لوله | φ810-1440 میلی‌متر | φ710-1219 میلی‌متر | φ410-1016 میلی‌متر | φ219-510 میلی‌متر | φ219-510 میلی‌متر | |
| حداکثر نفوذ (فولاد A3) | ۴۲ میلی‌متر | ۳۵ میلی‌متر | 30 میلی‌متر | ۲۴ میلی‌متر | ۲۴ میلی‌متر | |
| لوله (مخروطی) | حداکثر ولتاژ خروجی | ۳۵۰ کیلوولت | ۳۰۰ کیلوولت | ۲۵۰ کیلوولت | ۲۰۰ کیلوولت | ۲۰۰ کیلوولت |
| حداکثر جریان خروجی | ۳ میلی‌آمپر | ۳ میلی‌آمپر | ۳ میلی‌آمپر | ۳ میلی‌آمپر | ۳ میلی‌آمپر | |
| اندازه کانونی | ۱.۰ × ۲.۳ میلی‌متر | ۱.۰ × ۳.۵ میلی‌متر | ۱.۰ × ۲.۰ میلی‌متر | ۱.۰ × ۲.۰ میلی‌متر | ۱.۰ × ۲.۰ میلی‌متر | |
| پرتو | ۳۶۰ درجه × ۳۰ درجه | ۳۶۰ درجه × ۳۰ درجه | ۳۶۰ درجه × ۳۰ درجه | ۳۶۰ درجه × ۳۰ درجه | ۳۶۰ درجه × ۳۰ درجه | |
| دمای محیط | '-30°-80° | '-30°-80° | '-30°-80° | '-30°-80° | '-30°-80° | |
| رطوبت نسبی | ≤90٪ | ≤90٪ | ≤90٪ | ≤90٪ | ≤90٪ | |
| ظرفیت انرژی باتری | ۱۲۰ ولت، ۲۰ آمپر ساعت | ۱۱۰ ولت، ۲۲ آمپر ساعت | ۱۰۶ ولت، ۲۲ آمپر ساعت | ۱۱۰ ولت، ۱۰ آمپر ساعت | ۹۶ ولت، ۱۰ آمپر ساعت | |
| توانایی خزیدن | ≤45 درجه | ≤45 درجه | ≤45 درجه | ≤45 درجه | 30 تا 40 درجه | |
| دقت مکان | ±5 میلی‌متر | ±5 میلی‌متر | ±5 میلی‌متر | ±5 میلی‌متر | ±5 میلی‌متر | |
| فاصله خزیدن | ۸ کیلومتر (رفت و برگشت) | ۸ کیلومتر (رفت و برگشت) | ۸ کیلومتر (رفت و برگشت) | ۶ کیلومتر (رفت و برگشت) | ۶ کیلومتر (رفت و برگشت) | |
| سرعت خزش | 16-18 متر در دقیقه | 16-18 متر در دقیقه | 16-18 متر در دقیقه | 16-18 متر در دقیقه | 16-18 متر در دقیقه | |
| ابعاد (خودروی خزنده) | ۱۴۰۰ × ۴۰۰ × ۲۱۹ میلی‌متر | 1250 × 270 × 180 میلی‌متر | 1200 × 300 × 190 میلی‌متر | ۱۱۸۰ × ۲۳۰ × ۱۶۰ میلی‌متر | ۱۶۰۰×۱۴۰×۱۴۰ میلی‌متر | |
| شعاع تاریک | > 70 درجه | > 70 درجه | > 70 درجه | > 70 درجه | ≥10D | |
| وزن کل | ۱۶۵ کیلوگرم | ۸۰ کیلوگرم | ۸۰ کیلوگرم | ۵۶.۵ کیلوگرم | ۴۵ کیلوگرم | |
مزایای محصول ردیاب خط لوله اشعه ایکس:
دستگاه ردیاب خط لوله اشعه ایکس Aolong به طور خاص برای بازرسی خط لوله طراحی شده است. ساختار، درایو و سیستم‌های قدرت آن برای خزیدن در داخل و خارج لوله‌ها بهینه شده‌اند. این دستگاه دارای نظارت خودکار بر برق و بازگشت به خانه با باتری کم است که به طور موثر خطرات عملیاتی در محل و هزینه‌های تعمیر را کاهش می‌دهد. این دستگاه که به یک منبع اشعه ایکس پرانرژی ۲۵۰ کیلوولت و نفوذ ۳۰ میلی‌متری در فولاد مجهز است، به راحتی بازرسی لوله‌های ضخیم و جوش‌های پیچیده را انجام می‌دهد و نیاز به تعویض مکرر تجهیزات را از بین می‌برد. دستگاه ردیاب خط لوله اشعه ایکس همچنین دارای سازگاری عالی با محیط زیست است و در دماهای بین ۳۰- تا ۸۰ درجه سانتیگراد و رطوبت کمتر یا مساوی ۹۰ درصد به طور پایدار کار می‌کند و آن را برای انواع شرایط پیچیده میدانی مناسب می‌کند و قابلیت اطمینان و دوام فوق‌العاده‌ای را نشان می‌دهد.

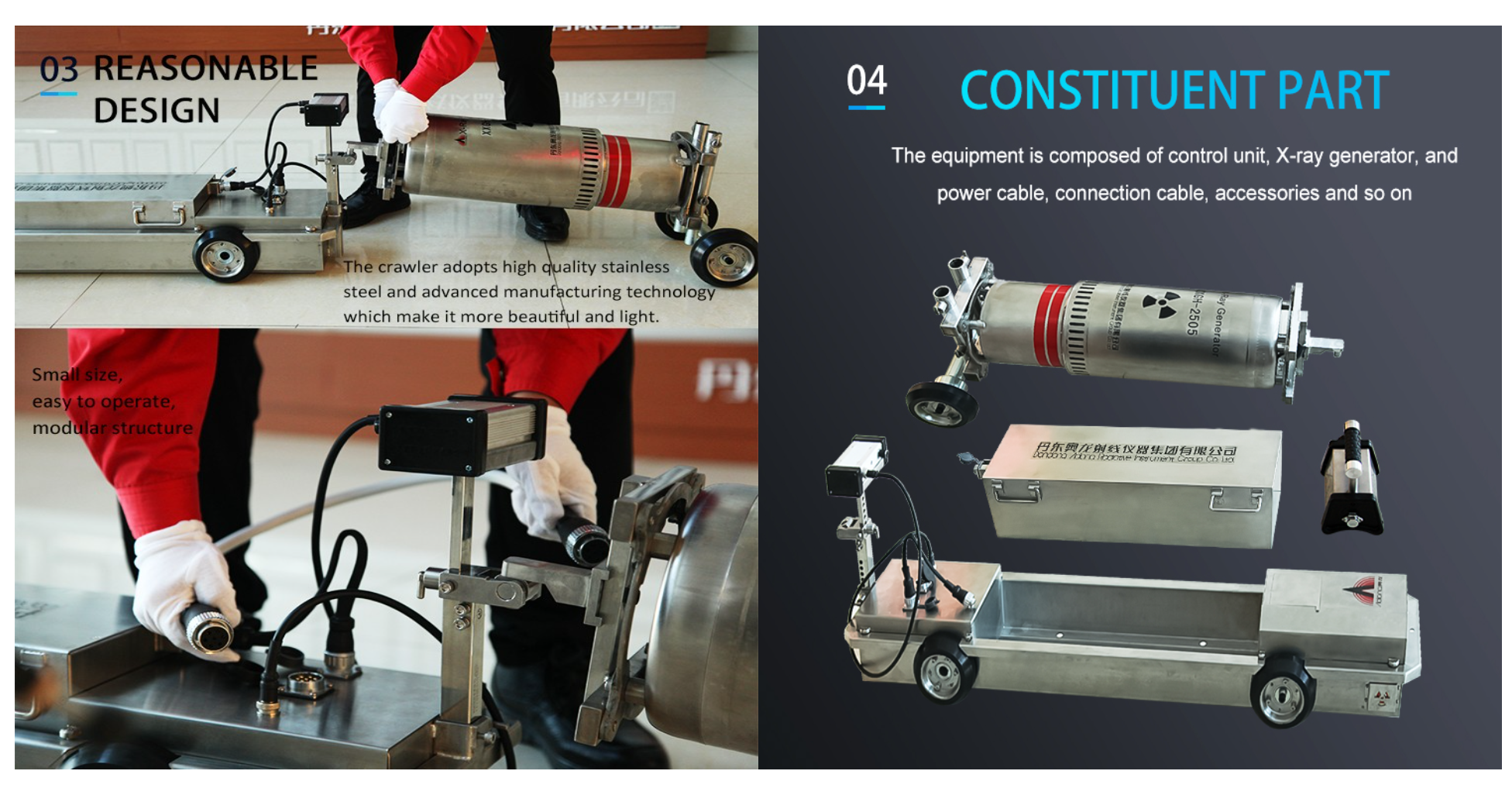

طراحی منطقی خزنده خط لوله اشعه ایکس:
دستگاه ردیاب خط لوله اشعه ایکس با در نظر گرفتن کارایی و دوام طراحی شده است. این دستگاه که از فولاد ضد زنگ با کیفیت بالا ساخته شده و از تکنیک‌های پیشرفته تولید بهره می‌برد، ظاهری جذاب و ساختاری مستحکم دارد که عملکرد پایدار و طولانی مدت را در محیط‌های عملیاتی با شدت بالا تضمین می‌کند. اندازه جمع و جور و وزن متوسط آن، حمل و استقرار آن را آسان می‌کند و آن را به ویژه برای بازرسی در میدان یا فضاهای محدود مناسب می‌سازد. طراحی ماژولار دستگاه ردیاب خط لوله اشعه ایکس، مونتاژ و جداسازی سریع و همچنین نگهداری را تسهیل می‌کند و پیچیدگی عملیاتی در محل را کاهش می‌دهد. این دستگاه از انواع جایگزینی قطعات و توسعه‌های عملکردی برای تطبیق با قطرهای مختلف لوله و نیازهای بازرسی پشتیبانی می‌کند.
سناریوهای کاربردی دستگاه بازرسی خطوط لوله اشعه ایکس صنعتی آزمایش غیر مخرب (NDT):
بازرسی جوش و جوش لب به لب خط لوله: دستگاه خزنده بازرسی خط لوله با اشعه ایکس صنعتی آزمایش غیر مخرب (NDT) می‌تواند به طور پیوسته در امتداد داخل یا خارج خط لوله حرکت کند و با ترکیب تابش اشعه ایکس محیطی یا مایل، درزهای لب به لب و طولی را تصویربرداری کند. این امر امکان شناسایی عیوبی مانند عدم ذوب، ترک‌ها، آخال‌های سرباره و حفره‌های انقباضی را فراهم می‌کند. این دستگاه از تجزیه و تحلیل سریع تصویر در محل و پردازش پس از آن پشتیبانی می‌کند.
بازرسی روزانه و بازرسی اضطراری خطوط لوله نفت و گاز: در طول تعمیر و نگهداری خط لوله، دستگاه بازرسی خط لوله صنعتی آزمایش غیر مخرب (NDT) با اشعه ایکس برای ارزیابی سریع یکپارچگی جوش و آسیب دیواره لوله در طول بازرسی‌های منظم یا پس از حوادث استفاده می‌شود. برد طولانی و عملکرد بازگشت خودکار آن، خطر و حجم کار ورود مجدد دستی را کاهش می‌دهد.
بازرسی کیفیت ساخت و ساز در محل: پس از نصب بخش‌های جدید یا تعمیرات اساسی خطوط لوله، می‌توان از ردیاب آزمایش غیر مخرب (NDT) برای انجام بازرسی‌های نقطه‌ای یا کامل هر جوش استفاده کرد و سوابق قابل ردیابی از کیفیت ساخت و ساز را فراهم کرد و دوباره‌کاری و خطرات احتمالی را کاهش داد.
بازرسی محیط‌های پیچیده مانند سرد، گرم و مرطوب: دستگاه آزمایش غیر مخرب (NDT) خزنده برای آزمایش آشکارساز خط لوله، محدوده دمای عملیاتی وسیعی (-30°C تا 80°C) و مقاومت عالی در برابر رطوبت دارد که آن را برای بازرسی در محیط‌های سخت مانند جزایر، میدان‌های نفتی شمالی و خطوط لوله ساحلی مناسب می‌کند.
خدمات تعمیر اضطراری و آزمایش غیر مخرب شخص ثالث: آژانس‌های آزمایش شخص ثالث یا تیم‌های تعمیر می‌توانند آزمایش غیر مخرب (NDT) خزنده را برای آزمایش آشکارساز خط لوله برای استقرار سریع حمل کنند و بر اساس قابلیت‌های خزیدن و فیلمبرداری راحت، گزارش‌های تصویربرداری سریع و خدمات مکان‌یابی نقص را در اختیار مشتریان قرار دهند.
جزئیات بسته بندی:
هر محصول در کارتن یا جعبه چوبی بسته بندی می شود (ما همچنین خواسته های مشتریان را می پذیریم)
زمان تحویل:
۱. برای سفارش نمونه، 3-5 روز کاری
۲. برای تولید انبوه، 5-7 هفته (همچنین به مقدار سفارش و طراحی بستگی دارد)
افتخارات و صلاحیت‌ها:
چندین محصول این شرکت به عنوان محصولات کلیدی جدید ملی تعیین شده‌اند که نشان می‌دهد دستاوردهای تحقیق و توسعه Aolong در تجهیزات آزمایش غیرمخرب صنعتی به استانداردهای پیشرفته داخلی رسیده است. دستگاه X-پرتو خط لوله خزنده به پیشرفت‌های چشمگیری در وضوح، تصویربرداری بلادرنگ و هوش دست یافته است و به طور گسترده در کاربردهای مختلف بازرسی خطوط لوله مورد استفاده قرار می‌گیرد. این افتخار نه تنها رشد سریع شرکت را تقویت می‌کند، بلکه توانایی Aolong را در نوآوری و تجاری‌سازی مداوم و ارائه راه‌حل‌های بازرسی با ارزش بالاتر به مشتریان نشان می‌دهد.
درباره ما:
گروه آئولانگ، یک شرکت خصوصی با فناوری پیشرفته با بیش از ۵۰ سال سابقه و دارای قدرت فناوری جامع و قدرتمند است. گروه آئولانگ نه تنها توسعه‌دهنده و تولیدکننده حرفه‌ای تجهیزات رادیوگرافی و ابزار تست مواد است، بلکه تأمین‌کننده راه‌حل‌های کاربردی برای ابزار بازرسی نیز می‌باشد.
