تجهیزات بازرسی جوش با اشعه ایکس XXQ-3505
- Aolong
- چین
- ۱۵ روز
- 1500 قطعه در سال
۱. دستگاه عیب‌یاب پرتو ایکس قابل حمل XXQ-3505 ما، قابلیت نفوذ قوی‌تری نسبت به تجهیزات مشابه دارد، می‌تواند عیوب داخلی جوش‌های قطعات فلزی با دیواره متوسط و ضخیم را به طور دقیق تشخیص دهد و به راحتی می‌تواند نیازهای کنترل کیفیت جوش صفحات ضخیم و قطعات سنگین را برآورده کند.
۲. دستگاه عیب‌یاب پرتو ایکس قابل حمل XXQ-3505 ما از طراحی زاویه پرتو ۴۰+۵ درجه بهره می‌برد و زاویه پرتو اصلی ۴۰ درجه می‌تواند طیف وسیعی از پوشش جوش را پوشش دهد، نقاط کور تشخیص را کاهش دهد و راندمان تشخیص را بهبود بخشد.

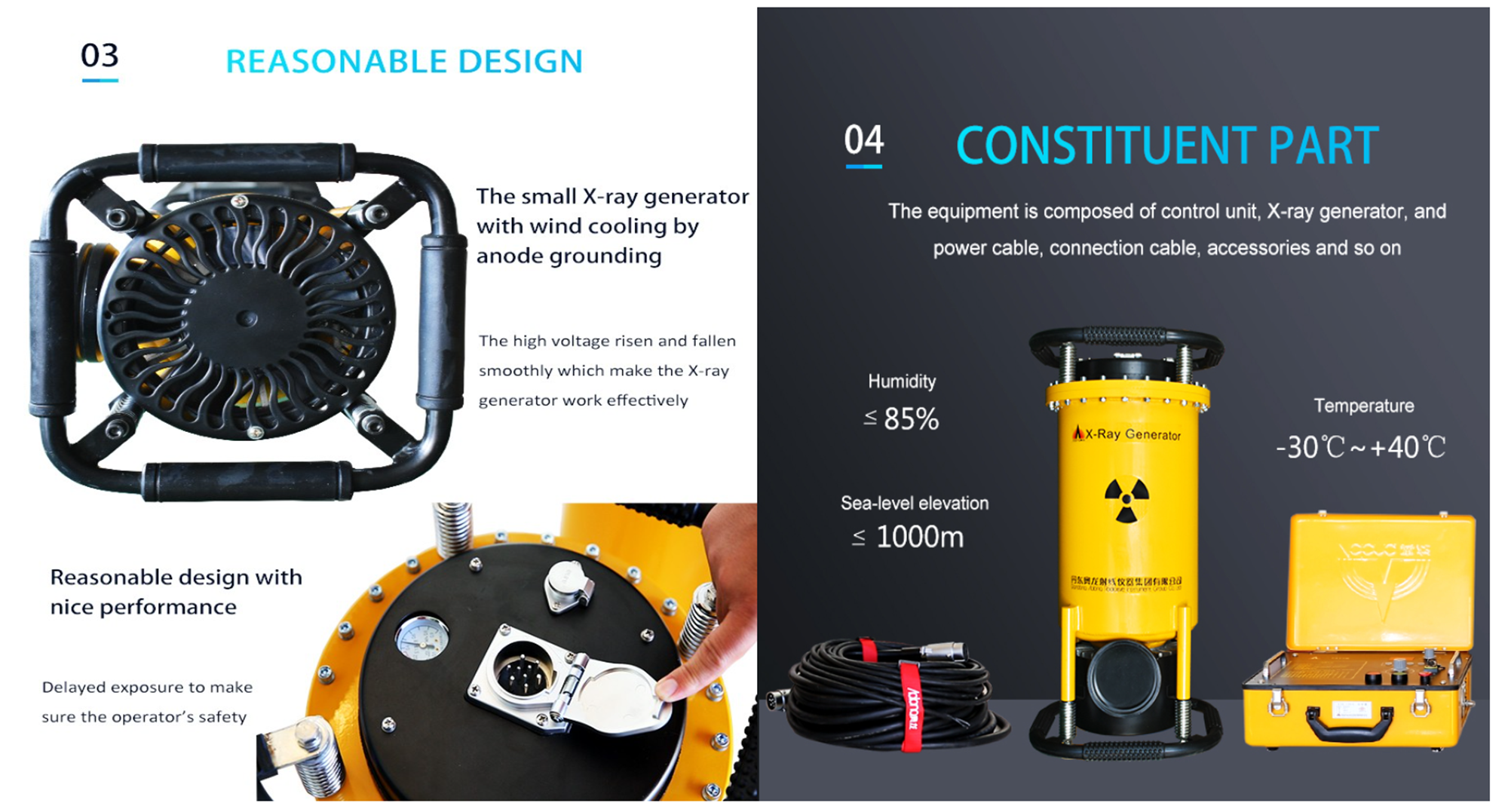

۳. بدنه‌ی دستگاه عیب‌یاب اشعه ایکس قابل حمل XXQ-3505 ما محکم و بادوام است، می‌تواند در برابر تأثیرات محیطی سخت مانند ضربه، گرد و غبار، رطوبت و غیره مقاومت کند و عملکرد پایدار دستگاه عیب‌یاب اشعه ایکس قابل حمل XXQ-3505 را در سناریوهای پیچیده مانند کارگاه‌ها و فضای باز تضمین می‌کند.
معرفی دستگاه عیب‌یاب پرتو ایکس قابل حمل XXQ-3505:
به عنوان یک راهکار بازرسی صنعتی، دستگاه عیب‌یاب قابل حمل اشعه ایکس XXQ-3505 ما از ترکیبی از لامپ‌های اشعه ایکس سرامیکی با کارایی بالا و فناوری تصویربرداری دیجیتال برای شناسایی دقیق عیوبی مانند منافذ، سرباره و جوش‌های داخلی ذوب نشده استفاده می‌کند. دستگاه جوشکاری ن دت ایکس ری XXQ-3505 یک سیستم مدیریت هوشمند پارامترهای نوردهی را برای پشتیبانی از فرآیند تشخیص با یک کلیک ادغام می‌کند. در عین حال، دستگاه جوشکاری ن دت ایکس ری XXQ-3505 به دستگاه‌های حفاظت ایمنی چند سطحی مجهز شده است تا ایمنی عملیاتی و قابلیت اطمینان داده‌ها را تضمین کند. طراحی جمع و جور، دستگاه جوشکاری ن دت ایکس ری XXQ-3505 را برای سناریوهای دوگانه عملیات سیار در محل و بازرسی در ایستگاه ثابت مناسب می‌کند.
کاربرد جوشکاری تجهیزات ن دت ایکس ری XXQ-3505:
در زمینه تولید ماشین آلات سنگین: دستگاه جوشکاری XXQ-3505 ن دت ایکس ری برای بازرسی جوش قطعات با دیواره ضخیم مانند تخت ابزارهای بزرگ ماشین آلات و قاب های بوم جرثقیل سنگین، بررسی عیوب داخلی جوش قطعات کلیدی تحمل بار، جلوگیری از حوادث ایمنی ناشی از خرابی جوش در حین عملیات جوشکاری XXQ-3505 ن دت ایکس ری و اطمینان از عملکرد پایدار طولانی مدت ماشین آلات سنگین استفاده می شود.
صنعت مخازن تحت فشار و دیگ بخار: ژنراتور غیر مخرب اشعه ایکس 300Kv رت نقص آشکارساز می‌تواند مخازن تحت فشار بالا، سیلندرهای دیگ بخار، جوش‌های اتصال سرسیلندر و غیره را آزمایش کند. این اجزا برای مدت طولانی در برابر دما و فشار بالا مقاومت می‌کنند. کیفیت جوش‌ها به ایمنی تجهیزات مربوط می‌شود. این تجهیزات می‌توانند خطرات پنهان مانند نفوذناپذیری و ورود سرباره به داخل جوش‌ها را به طور دقیق شناسایی کنند که مطابق با الزامات استانداردهای ایمنی صنعت است.
زمینه مهندسی خط لوله: دستگاه عیب‌یاب رت ژنراتور غیر مخرب اشعه ایکس ۳۰۰ کیلوولت برای بازرسی جوش حلقه‌ای خطوط لوله نفت و گاز طبیعی با مسافت طولانی و خطوط لوله فشار بالای شیمیایی، به ویژه برای جوش‌های خط لوله با ضخامت دیواره بیش از ۴۰ میلی‌متر مناسب است. دستگاه عیب‌یاب رت ژنراتور غیر مخرب اشعه ایکس ۳۰۰ کیلوولت می‌تواند به دیواره لوله نفوذ کند تا عیوب داخلی را به طور دقیق تشخیص داده و ایمنی حمل و نقل خط لوله را تضمین کند.
مشخصات
دستگاه عیب‌یاب پرتو ایکس قابل حمل پانوراما (با تیوب پرتو ایکس سرامیکی)
| مدل | خروجی ولتاژ (کیلووات) | ورودی (کیلووات) | تمرکز (میلی‌متر) | زاویه پرتو | Q235 حداکثر نفوذ (میلی متر) | وزن ژنراتور (کیلوگرم) | ابعاد ژنراتور (میلی متر) | ||
| هدف مخروطی | هدف مسطح | هدف مخروطی | هدف مسطح | ||||||
| XXGH-2005 | ۱۰۰ تا ۲۰۰ | ۲.۰ | ۱.۰×۳.۵ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 24 | 27 | 31 | ۲۹۰×۶۱۵ |
| XXGH-2505 | ۱۵۰ تا ۲۵۰ | ۲.۵ | ۱.۰×۲.۴ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 34 | 37 | 35 | ۳۲۵×۷۰۵ |
| XXGH-3005 | ۱۷۰ تا ۳۰۰ | ۳.۰ | ۱.۰×۲.۳ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 44 | 47 | 43 | ۲۴۵×۷۱۵ |
دستگاه عیب‌یاب پرتو ایکس قابل حمل پانوراما (با تیوب پرتو ایکس شیشه‌ای)
| مدل | خروجی ولتاژ (کیلوولت) | ورودی (کیلووات) | اندازه فوکوس (میلی‌متر) | زاویه پرتو | Q235 حداکثر نفوذ (میلی متر) | وزن ژنراتور (کیلوگرم) | ابعاد ژنراتور (میلی متر) | ||
| هدف مخروطی | هدف مسطح | هدف مخروطی | هدف مسطح | ||||||
| XXH-1005 | ۶۰ تا ۱۰۰ | ۱.۲ | ۱.۰×۳.۵ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 4 | 6 | ۱۱.۱ | ۱۹۰×۵۳۰ |
| XXH-1605 | ۸۰ تا ۱۶۰ | ۱.۵ | ۱.۰×۳.۵ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 12 | 15 | 15 | ۲۲۵×۵۸۵ |
| XXH-2005 | ۱۰۰ تا ۲۰۰ | ۲.۰ | ۱.۰×۳.۵ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 24 | 27 | ۲۱.۵ | ۲۸۵×۶۶۵ |
| XXH-2505 | ۱۵۰ تا ۲۵۰ | ۲.۵ | ۱.۰×۲.۴ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 34 | 37 | ۳۳.۵ | ۳۲۰×۷۳۰ |
| XXH-3005 | ۱۷۰ تا ۳۰۰ | ۳.۰ | ۱.۰×۲.۳ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 44 | 47 | 40 | ۳۴۵×۸۳۰ |
| XXH-3205 | ۱۸۰ تا ۳۲۰ | ۳.۲ | ۱.۰×۵.۰ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 45 | 50 | 40 | ۳۴۵×۸۳۰ |
| XXH-3505 | ۱۸۰ تا ۳۵۰ | ۳.۴ | ۱.۰×۵.۰ | ۳۰×۳۶۰ درجه | ۲۵×۳۶۰ درجه | 52 | 55 | ۴۲.۶ | ۳۴۵×۸۳۰ |
آشکارساز عیب اشعه ایکس قابل حمل جهت دار (با تیوب اشعه ایکس شیشه ای)
| مدل | ولتاژ خروجی (کیلوولت) | ورودی (کیلووات) | اندازه فوکوس (میلی‌متر) | زاویه پرتو | Q235 حداکثر نفوذ (میلی متر) | وزن ژنراتور (کیلوگرم) | ابعاد ژنراتور (میلی متر) |
| XXQ-1005 | ۶۰ تا ۱۰۰ | ۱.۲ | ۰.۸×۰.۸ | ۴۰ درجه | 8 | ۱۱.۱ | ۱۹۰×۵۳۰ |
| XXQ-1605 | ۸۰ تا ۱۶۰ | ۱.۵ | ۰.۸×۰.۸ | ۴۰ درجه | 19 | ۱۵.۲ | ۲۲۵×۵۸۵ |
| XXQ-2050 | ۱۰۰ تا ۲۰۰ | ۲.۰ | ۱.۵×۱.۵ | ۴۰+۵ درجه | 30 | 23 | ۲۸۵×۶۶۵ |
| XXQ-2505 | ۱۵۰ تا ۲۵۰ | ۲.۵ | ۲.۰×۲.۰ | ۴۰+۵ درجه | 40 | 35 | ۳۲۰×۷۳۰ |
| XXQ-3005 | ۱۷۰ تا ۳۰۰ | ۳.۰ | ۲.۳×۲.۳ | ۴۰+۵ درجه | 50 | ۴۵.۵ | ۳۴۵×۸۳۰ |
| XXQ-3205 | ۱۸۰ تا ۳۲۰ | ۳.۲ | ۲.۵×۲.۳ | ۴۰+۵ درجه | 55 | ۴۵.۵ | ۳۴۵×۸۳۰ |
| XXQ-3505 | ۱۸۰ تا ۳۵۰ | ۳.۴ | ۲.۸×۳.۰ | ۴۰+۵ درجه | 60 | 47 | ۳۴۵×۸۰۰ |
آشکارساز عیب قابل حمل اشعه ایکس جهت دار (با تیوب اشعه ایکس سرامیکی)
| مدل | ولتاژ خروجی (کیلوولت) | ورودی (کیلووات) | اندازه فوکوس (میلی‌متر) | زاویه پرتو | Q235 حداکثر نفوذ (میلی متر) | وزن ژنراتور (کیلوگرم) | ابعاد ژنراتور (میلی متر) |
| XXG-1605 | ۸۰ تا ۱۶۰ | ۱.۵ | ۰.۸×۰.۸ | ۴۰+۵ درجه | 19 | ۱۴.۵ | ۲۲۵×۵۵۰ |
| XXG-2005 | ۱۰۰ تا ۲۰۰ | ۲.۰ | ۲.۰×۲.۰ | ۴۰+۵ درجه | 30 | 18 | ۲۸۵×۶۱۵ |
| XXG-2505 | ۱۵۰ تا ۲۵۰ | ۲.۵ | ۲.۰×۲.۰ | ۴۰+۵ درجه | 40 | ۳۰.۵ | ۳۲۰×۶۴۰ |
| XXG-3005 | ۱۷۰ تا ۳۰۰ | ۳.۰ | ۲.۵×۲.۵ | ۴۰+۵ درجه | 50 | ۳۶.۵ | ۳۴۵×۶۷۰ |
| XXG-3505 | ۱۸۰ تا ۳۵۰ | ۳.۵ | ۲.۵×۲.۵ | ۴۰+۵ درجه | 60 | 38 | ۳۴۵×۶۷۰ |
علت خرابی آشکارساز نقص اشعه ایکس قابل حمل XXQ-3505:
۱. فرسودگی یا آسیب دیدن اجزای اصلی:
پس از استفاده طولانی مدت از درج‌های اشعه ایکس سرامیکی، رشته کاتد داخلی می‌شکند، ماده هدف آند فرسوده می‌شود، یا پوسته سرامیکی پس از ضربه می‌شکند و اشعه ایکس نمی‌تواند مستقیماً تولید شود.；
۲. خرابی مدار و اتصال:
پوسته بیرونی کابل اتصال بین ژنراتور و کنترل کننده آسیب دیده است، سیم هسته اتصال کوتاه شده است، یا پین های دوشاخه خم شده اند، که باعث می شود جوشکاری XXQ-3505 ن دت ایکس ری به طور ناگهانی متوقف شود و صفحه نمایش در حین تشخیص سیاه باشد.
۳. تأثیر زیست‌محیطی و عملیاتی:
هنگام کار با دستگاه جوشکاری XXQ-3505 ن دت ایکس ری، پارامترها بر اساس ضخامت قطعه کار تنظیم نمی‌شوند، یا تداخل الکترومغناطیسی قوی در نزدیکی وجود دارد که باعث می‌شود تصویر لکه‌دار به نظر برسد و نمایش نقص واضح نباشد.
فرآیند عملکرد آشکارساز نقص اشعه ایکس قابل حمل XXQ-3505:
قبل از شروع به کار، بررسی کنید: مطمئن شوید که سیم برق و کابل اتصال دستگاه جوشکاری XXQ-3505 ن دت ایکس ری به هم متصل هستند، سوراخ دفع حرارت ژنراتور را تمیز کنید و لکه‌های روغن را از سطح قطعه کار پاک کنید.
تنظیم پارامتر: ولتاژ ۳۵۰ کیلوولت را در پنل کنترل انتخاب کنید و زمان نوردهی را متناسب با فاصله کانونی ۶۰۰ میلی‌متر تنظیم کنید.
شروع بازرسی: قطعه کار و فیلم را کنار بگذارید، دکمه شروع را فشار دهید و منتظر بمانید تا نوردهی پایان یابد.
اتمام کار: منبع تغذیه را خاموش کنید، فیلم را برای مشاهده تصویر بیرون بیاورید و دستگاه عیب‌یاب قابل حمل اشعه ایکس XXQ-3505 را آماده کنید.
چرا ما را انتخاب کنید؟
دستگاه عیب‌یاب ژنراتور غیر مخرب اشعه ایکس ۳۰۰ کیلوولت رت ما از اجزای اصلی با کیفیت بالا بهره می‌برد و پس از بازرسی دقیق کیفیت، از کارخانه خارج می‌شود. دستگاه عیب‌یاب ژنراتور غیر مخرب اشعه ایکس ۳۰۰ کیلوولت رت قابل اعتماد و بادوام است، میزان خرابی پایینی دارد و هزینه‌های نگهداری دیرهنگام را کاهش می‌دهد. در عین حال، قیمت‌گذاری معقول است و با فرض تضمین عملکرد بالا، دستگاه عیب‌یاب ژنراتور غیر مخرب اشعه ایکس ۳۰۰ کیلوولت رت مقرون به صرفه را به مشتریان ارائه می‌دهیم. علاوه بر این، ما پشتیبانی فنی را برای کل فرآیند از انتخاب دستگاه عیب‌یاب ژنراتور تست آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505، آموزش نحوه کار تا پس از تعمیر و نگهداری به مشتریان ارائه می‌دهیم و می‌توانیم با توجه به نیاز مشتری، راهنمایی‌های ویدیویی ارائه دهیم تا به مشتریان کمک کنیم تا به سرعت بر مهارت‌های استفاده از دستگاه عیب‌یاب ژنراتور تست آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505 تسلط پیدا کنند و به اثربخشی آزمایش دستگاه عیب‌یاب ژنراتور تست آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505 به طور کامل مسلط شوند.
کارخانه ما:
ما یک پایگاه تولید استاندارد در مقیاس بزرگ داریم که مساحت وسیعی را پوشش می‌دهد و مجهز به تعدادی خط تولید حرفه‌ای است که می‌تواند تولید و مونتاژ مستقل ژنراتورهای اشعه ایکس، پنل‌های کنترل و اجزای اصلی را انجام دهد و به سرعت به نیازهای آشکارساز نقص ژنراتور تست آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505 پاسخ دهد. ما تجهیزات پیشرفته تولید و پردازش و ابزارهای تست را معرفی می‌کنیم تا اطمینان حاصل شود که دقت ماشینکاری اجزای اصلی و عملکرد کلی آشکارساز نقص ژنراتور تست آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505 مطابق با استاندارد است و کیفیت محصول از طریق خط تولید کنترل می‌شود.
درباره ما:
شرکت ما دارای یک تیم تحقیق و توسعه حرفه‌ای است که مدت‌هاست بر نوآوری در فناوری بازرسی اشعه ایکس و ارتقاء تجهیزات تمرکز دارد. با توجه به روند توسعه صنعت و نیازهای مشتری، ما می‌توانیم به طور مداوم عملکرد محصول را بهینه کرده و تجهیزات آزمایش جدیدی را که نیازهای بازار را برآورده می‌کند، عرضه کنیم. اگر به ژنراتور عیب‌یاب آزمایش آزمایش غیر مخرب (NDT) اشعه ایکس XXQ-3505 ما علاقه‌مند هستید، لطفاً با ما تماس بگیرید!
